توسعه رسم هندسي ستاره داوود در
صفحه و فضا ( خوشه آفرينش )

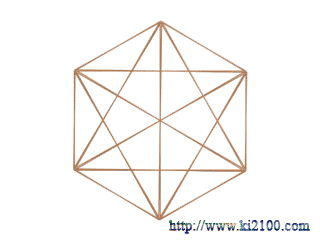

همانطور كه قبلا توضيح داده شد ، در نماي
ايزومتريك مكعب ، يك شش ضلعي و ستاره داوود مشخص و معلوم است ، اينك

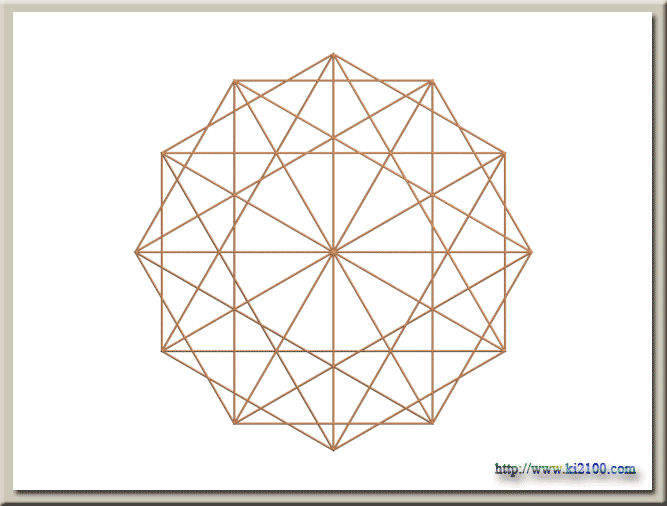

مجموعه اين دو رسم را در روي يك صفحه به يك دوازده ضلعي منتظم توسعه ميدهيم . به
انيميشن و رسم زير توجه نماييد .


لازم به توضيح است كه اضلاع دوازده ضلعي را رسم نكردهايم ولي
راسهاي دوازده ضلعي منتظم مشخص است . براي توسعه رسم فوق در فضاي سه
بعدي ، ابتدا آن را حول محور يا قطر عمودي ، در محيط 360 درجه ، شش بار
و هر بار 30 درجه دوران ميدهيم ( يعني رسم شماره 4 تصوير زير ) تا كل
محيط به دوازده قسمت مساوي تقسيم شود ، سپس اين رسم را به نسبت اندازه خطوط افقي كوچك كرده و پنج بار روي هم ميچينيم (
يعني رسم شماره 1 تصوير زير )

رسم شماره 5 تركيب دو رسم 4 و 1 را نشان ميدهد . رسم شماره 3 كمكي
بوده و رسم شماره 2 ، نماي رسم كلي را از بالا نشان ميدهد . جهت برسي
بيشتر فايلهاي DWF , PDF ارايه ميشود .
Autodesk DWF
format
Adobe Reader PDF format
نرمافزارهاي مورد نياز
محمدرضا طباطبايي 27/7/86
